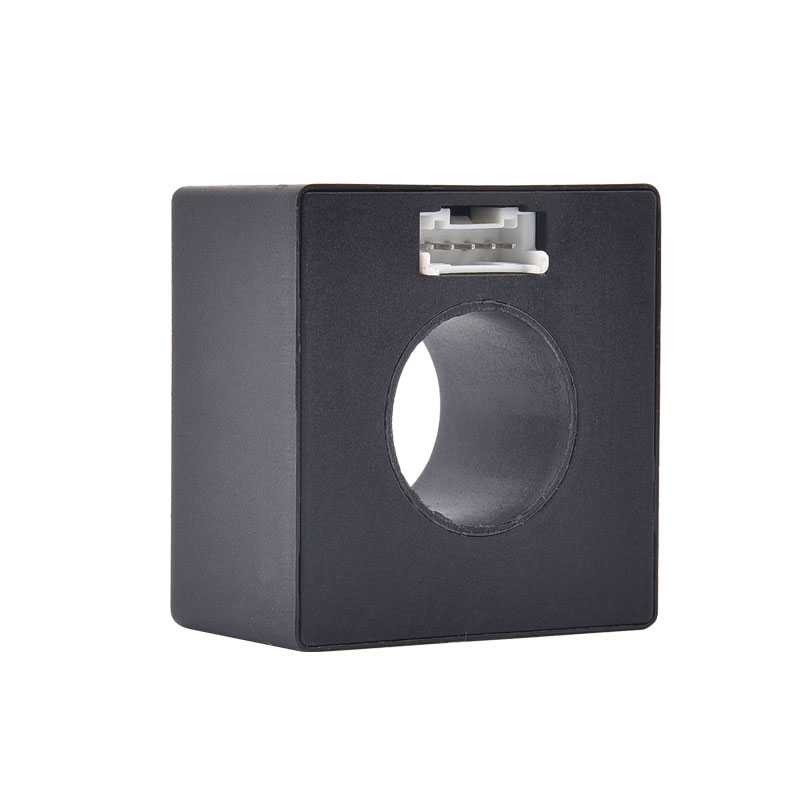

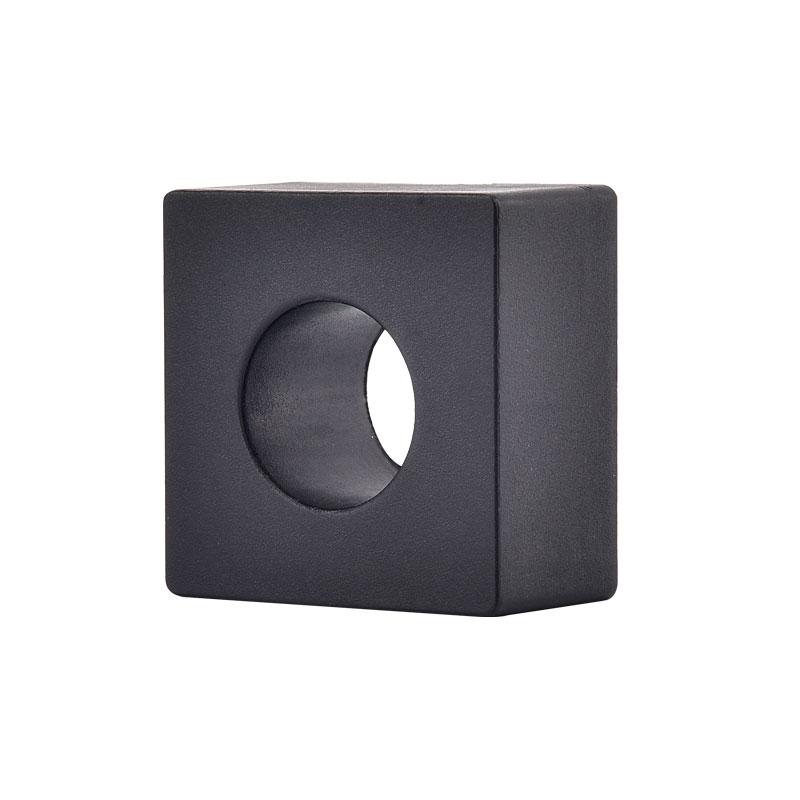

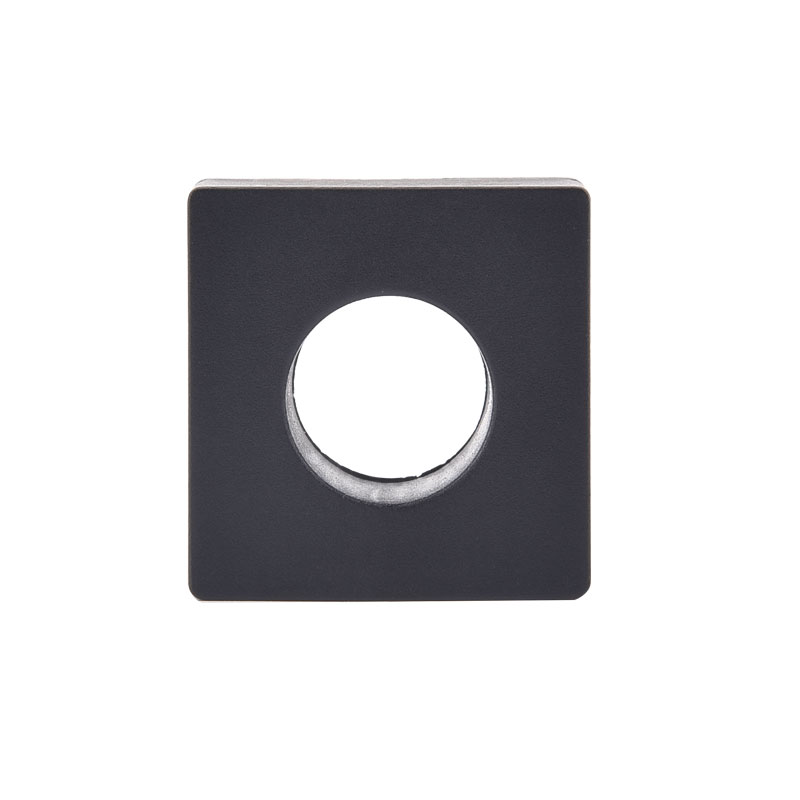

Senzor de scurgere de tip B-tip de izolare

Xinkong este un producător și furnizor de senzori de scurgere de izolare profesională de tip B, cu mulți ani de experiență. Senzorul de scurgere de tip B-Type de izolare poate îndeplini multe aplicații, dacă sunteți interesat de serviciile noastre de calitate, ne puteți consulta acum și vă vom reveni prompt. Un sistem defect poate deveni periculos pentru oameni sau poate provoca incendii. Înainte de a veni până acum, modulele de putere trebuie să fie deconectate de la grilă. Curentul de scurgere conține componente DC și AC. Prin urmare, este necesară o unitate de monitorizare sensibilă la AC/DC.

Trimite o anchetă

Descriere produs

Xinkong este un producător și furnizor de senzori de scurgere de tip B-Type, de tip B, binecunoscut pentru servicii de calitate. Wenzhou Xinkong Import & Export Co., Ltd. este o întreprindere inovatoare care integrează cercetarea științifică, producția și vânzările. Rețeaua de vânzări a companiei acoperă multe țări și regiuni precum Europa și Asia de Sud -Est, iar calitatea și serviciile sale de produse sunt bine primite de clienți. Puteți fi sigur că cumpărați senzor de scurgere de tip B-tip de izolare de la noi.

Caracteristici

■ Suport unic +5 V

■ Ieșire de nivel înalt și scăzut

■ Funcția de auto-testare

■ Montat pe placa PCB

Aplicații

■ Detectarea defectelor la sol

■ Stația de încărcare a vehiculelor electrice

■ Detectarea curentului de scurgere a convertorului

Standard

■ Aplicabil pentru IEC 62752 Cerințe reziduale curente

■ Aplicabil pentru IEC 62955 Cerințe curente reziduale pentru RDC-MD

■ Componente proiectate ROHS/REAL

Prezentare generală

O funcție importantă de siguranță a acestor dispozitive este monitorul curentului de scurgere al întregului sistem din modulele de alimentare împotriva Pământului. Un sistem defect poate deveni periculos pentru oameni sau poate provoca incendii. Înainte de a veni până acum, modulele de putere trebuie să fie deconectate de la grilă. Curentul de scurgere conține componente DC și AC. Prin urmare, este necesară o unitate de monitorizare sensibilă la AC/DC.

Modulul de detectare a curentului rezidual al seriei XKCA este aplicabil pe scară largă, în special în stațiile de încărcare publică pentru vehicule electrice, motociclete electrice, biciclete electrice, taxe de încărcare și gestionarea siguranței energiei. Oferă o utilizare simplă și o instalare ușoară.

Schema tipică de aplicare ：

Definiția pin ：

Numărul PIN	Simbol	Tip de pin	Funcții
1	VDD	Putere	Sursă de alimentare a modulului, tensiune standard 5VDC Intrarea de tensiune necesară pentru a fi în 4,85 ~ 5.15VDC, capacitatea de ieșire a puterii> 100mA Sursa de alimentare Ripple ≤ 150mV
2	Călătorie	Ieșire	Când curentul rezidual depășește pragul, nivelul de ieșire se schimbă de jos la mare
3	GND	Putere	Sol
4	Cal	Intrare	Când acest pin a fost efectuat la 0VDC, modulul va calcula drift-ul zero și va stoca valoarea de înregistrare în MCU pentru a termina operația de calibrare. Când utilizați funcția CAL, circuitul principal trebuie să fie tăiat pentru a asigura fluxul de curent rezidual
5	TEST	Intrare	Înainte de a începe încărcarea, efectuați un test de simulare pe produs prin acest pin pentru a verifica dacă produsul funcționează în mod normal

Caracteristici electrice/de fiabilitate ：

	Char	Min	Typ	Max	Unitate
1	Curentul RMS nominal primar (1fază / 3fază)		32	80	A
2	Tensiune de alimentare	4.85	5	5.15	V
3	Umiditate relativă			95	%
4	Temperatura de funcționare ambientală	-40		+105	℃
5	Temperatura de depozitare ambientală	-20		+65	℃
6	Consumul de energie			≤110	MW
7	Intrare/ieșire de tensiune, nivel scăzut	0		0.6	V
8	Intrare/ieșire de tensiune, nivel înalt	4.2		5	V
9	Viața de design teoretic		≧ 20		YR
10	Altitudine de funcționare			≤4000	m

Current de călătorie (caracteristici legate de curent rezidual) ：

	WAV	Freq	Min	Typ	Max	Unitate
1	S-DC	-	3	4.5	6	MA
2	2PDC	-	3.5	5	7	MA
3	3PDC	-	3.1	4.5	6.2	MA

TIMP-TIMP (Caracteristici legate de curent rezidual) ：

	WAV	Freq	Actual	Typ	Max	Unitate
1	S-DC	-	6mA	100	1000	Domnișoară
2	S-DC	-	60mA	50	300	Domnișoară
3	S-DC	-	200mA	50	100	Domnișoară
4	2PDC	-	60mA	50	300	Domnișoară
5	2PDC	-	200mA	50	100	Domnișoară
6	3PDC	-	60mA	50	300	Domnișoară
7	3PDC	-	200mA	50	100	Domnișoară

Notip-time (caracteristici legate de curent rezidual) ：

	WAV	Freq	Actual	Limit scăzut	Unitate
1	AC	50Hz	30mm	∞	Domnișoară
2	AC	50Hz	60mA	300	Domnișoară
3	AC	50Hz	150mA	80	Domnișoară
4	AC	50Hz	5A	80	Domnișoară

Dimensiunea produsului (MM) ：

Notă: Firurile terminale pot fi personalizate.

Diagrama de sincronizare ：

■ VDD Viteza de pornire ≤ 5ms/V

■ T1 Ca timp de așteptare, este sugerat T1 ≥ 100ms

■ 50ms≤ T2≤100ms, Cal Pin Time mai mare de 50ms, produsul începe să intre în faza zero

■ T3≥500ms și așteptați finalizarea zero

■ T4≈400ms, iar semnalul de auto-test de testare trebuie să aștepte până când T3 este finalizat înainte de a putea fi aplicat

■ ty = 100ms este pinul de călătorie Timpul de estompare la nivel înalt (dezactivează verificarea auto-testului)

Circuitul de auto-test ：

■ 2 Widing pe ZCT pentru a genera curentul rezidual DC simual
■ Prin utilizarea VDD pentru a genera valoare tipică = 6,53 Curent rezidual simulat MADC
■ Acest curent este cea mai restrânsă condiție de declanșare pentru a testa dacă sistemul funcționează corect

Pragul de flip digital de semnal ：

■ Pentru evitarea oscilației semnalului, ieșirea semnalului de declanșare a fost setată cu pragul de declanșare și pragul de recuperare

■ Când a ajuns pragul de declanșare， Flip-ul X-out ， și când curentul scade la pragul de recuperare , Flip X-out aferent din nou, înapoi la starea de nivel scăzut
