Piese de încărcare EV Unitate de monitorizare curentă reziduală

Xinkong este un producător de unități de monitorizare reziduale de monitorizare reziduale de monitorizare reziduală cu mai mulți ani de experiență. Piesele de încărcare EV Unitatea de monitorizare curentă reziduală poate îndeplini multe aplicații, dacă sunteți interesat de serviciile noastre de calitate, ne puteți consulta acum și vă vom reveni la dvs. prompt. O funcție importantă de siguranță a acestor dispozitive este monitorul curentului de scurgere al întregului sistem din modulele de alimentare pe Pământ. Un sistem defect poate deveni periculos pentru oameni sau poate provoca incendii. Înainte de a veni până acum, modulele de putere trebuie să fie deconectate de la grilă. Curentul de scurgere conține componente DC și AC. Prin urmare, este necesară o unitate de monitorizare sensibilă la AC/DC.

Model:XKCA-01-MD

Trimite o anchetă

Descriere produs

Xinkong este un producător și furnizor de unități de monitorizare curente reziduale de monitorizare reziduală, binecunoscut pentru servicii de calitate. Wenzhou Xinkong Import & Export Co., Ltd. este o întreprindere inovatoare care integrează cercetarea științifică, producția și vânzările. Rețeaua de vânzări a companiei acoperă multe țări și regiuni precum Europa și Asia de Sud -Est, iar calitatea și serviciile sale de produse sunt bine primite de clienți. Puteți fi sigur că cumpărați piese de încărcare EV unitate de monitorizare curentă reziduală de la noi.

Modulul de detectare a curentului rezidual al seriei XKCA este aplicabil pe scară largă, în special în stațiile de încărcare publică pentru vehicule electrice, motociclete electrice, biciclete electrice, taxe de încărcare și gestionarea siguranței energiei. Oferă o utilizare simplă și o instalare ușoară.

Caracteristici

■ Suport unic +5 V
S.
■ Conductoare primare cu 3 faze pe modul (Typ. 32A, Max. 40a)
■ Ieșire PWM pentru DC Indicația valorii curente reziduale (0 ~ 30mA)
■ Ieșirea erorilor pentru indicarea erorilor de sistem
■ Montat pe placa PCB
■ Funcția de auto-testare

Aplicații

■ Detectarea defectelor la sol

■ Stația de încărcare a vehiculelor electrice

■ Detectarea curentului de scurgere a convertorului

Standard

■ Aplicabil pentru IEC 62752 Cerințe reziduale curente

■ Aplicabil pentru IEC 62955 Cerințe curente reziduale pentru RDC-PD

■ Aplicabil pentru UL2231 Cerințe reziduale curente

■ Componente proiectate ROHS/REAL

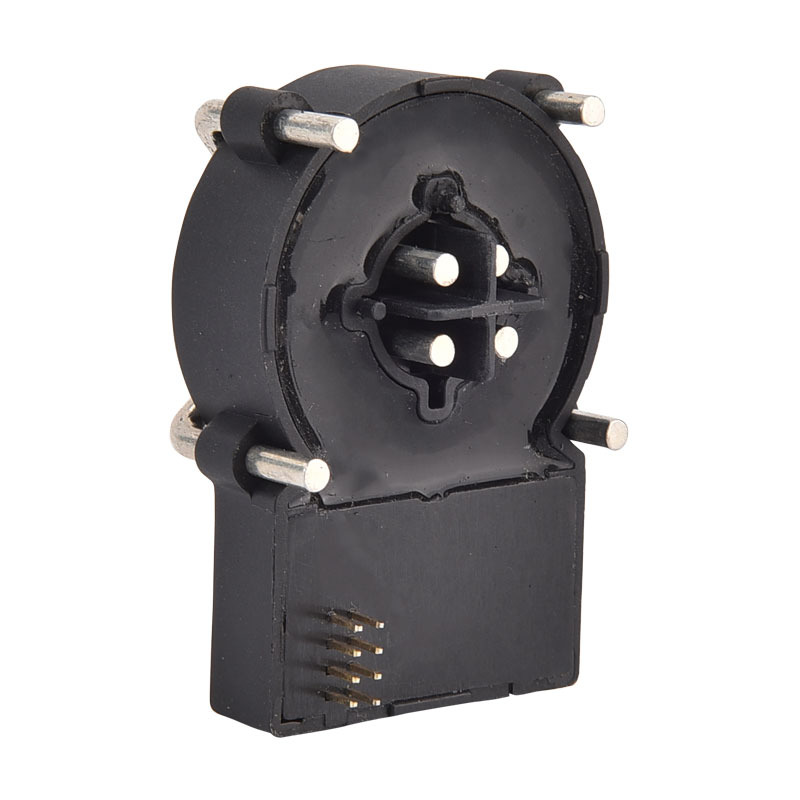

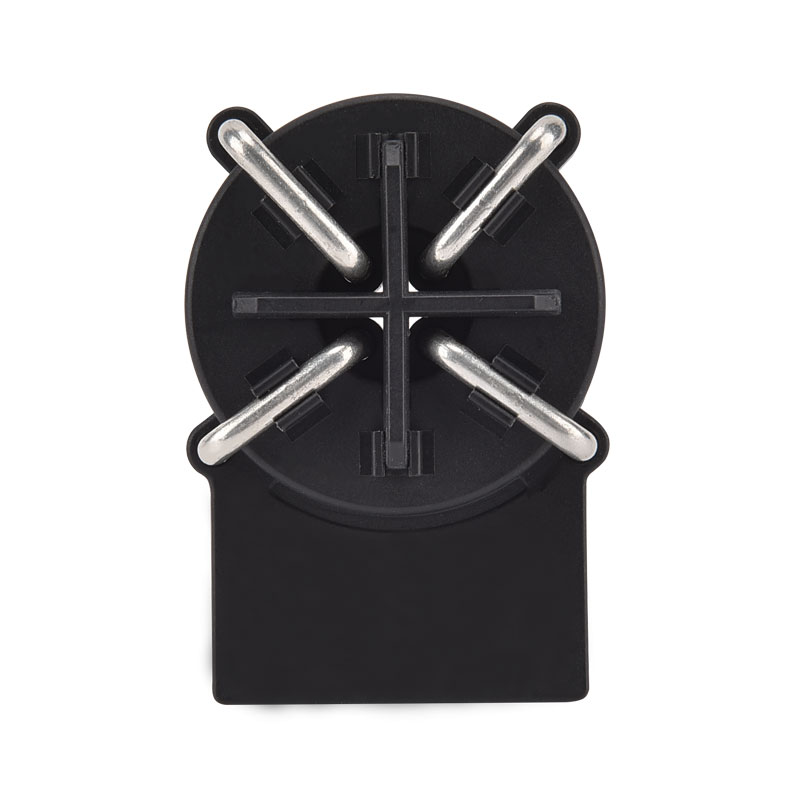

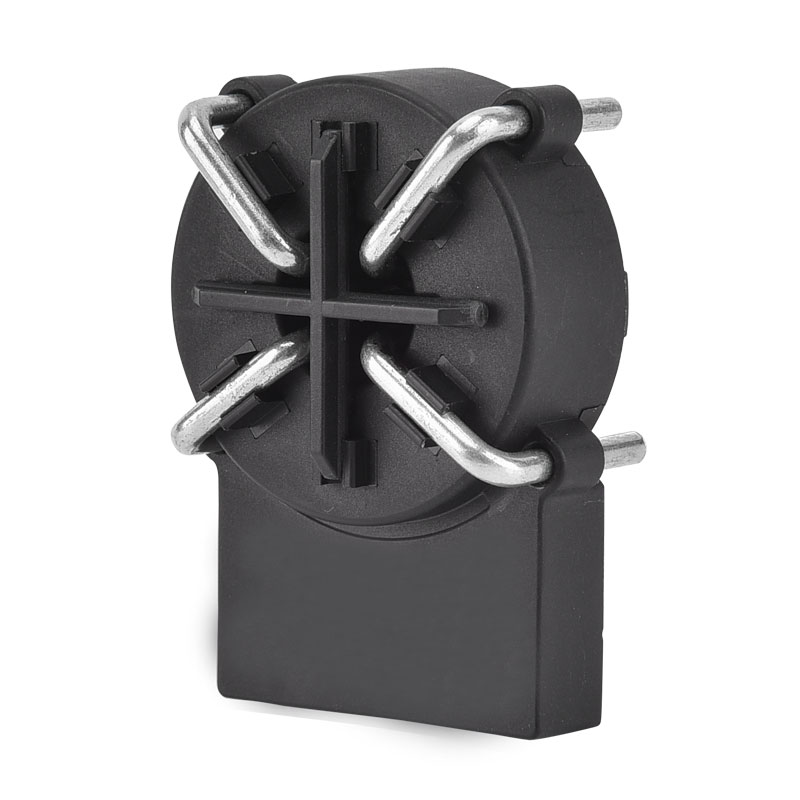

Apariția produsului

Schema tipică de aplicare ：

Definiția pin ：

PIN-NO	Numele pinului	Funcţie
1	Eroare	■ Pin de ieșire a colectorului deschis pentru indicarea condiției de eroare a sistemului ■ Când nu se va defect de eroare, acest pin va fi efectuat la GND ■ Când a apărut defectul sistemului, acest pin va fi de mare impedanță
2	Test-in	■ Când acest pin a fost efectuat la 0VDC, modulul va calcula drift-ul zero și va stoca valoarea pentru a vă înregistra în MCU pentru a termina operația de calibrare. ■ După terminarea calibrării, sistemul va genera intern curent rezidual simulat, pentru a verifica dacă modulul poate face răspunsul corect. În timpul acestei proceduri, x20-out și x6-out se vor transforma la impedanță mare, dacă modulul funcționează corect. Atenţie: ■ Când utilizați funcția de testare, circuitul principal trebuie să fie tăiat pentru a asigura fluxul de curent rezidual ■ Când utilizați această funcție de pin, vă rugăm să urmați cifra de diagramă de timp
3	X6-out	■ Dacă curentul rezidual depășește valoarea prestabilită DC Trippling (pentru acest modul de obicei 4,5 MADC), această ieșire se află într-o stare de impedanță ridicată Ez ■ Când se întâmplă defecțiunea sistemului, această ieșire se află într-o stare de impedanță mare ■ Pentru alte condiții normale, această ieșire este la un nivel scăzut (GND)
4	X20-out	■ Dacă curentul rezidual depășește valoarea de declanșare cu top prestabilită (pentru ac-ac de obicei 17,8 MAAC), această ieșire este într-o stare de impedanță ridicată ■ Când se întâmplă defecțiunea sistemului, această ieșire se află într-o stare de impedanță mare ■ Pentru alte condiții normale, această ieșire este la un nivel scăzut (GND)
5	GND	■ teren
6	VDD	■ Suriment de alimentare a modulului, tensiune standard 5VDC ■ Intrarea de tensiune necesară pentru a fi în 4,85 ~ 5.15VDC, capacitatea de ieșire a puterii> 100mA ■ Riparea sursei de alimentare ≤ 150mV (Se sugerează utilizarea circuitului LDO, pentru referință IC LP2985A-50DB)
7	PWM	■ Indicarea componentei de curent rezidual DC cu ciclu de serviciu cu PWM de 8kHz ■ Rezoluția de ieșire = 3,33%/MADC de la 0 ~ 30MADC ■ Precizie aproximativ ± 0,5mA
8	N.C.	■ Nu este folosit

Caracteristici electrice/de fiabilitate ：

	Char	Min	Typ	Max	Unitate
1	Curentul RMS nominal primar (1fază / 3fază)		32	40	A
2	Tensiune de alimentare	4.85	5	5.15	V
3	Temperatura de funcționare ambientală	-40		+105	℃
4	Temperatura de depozitare ambientală	-20		+65	℃
5	Consumul static de energie			110	MW
6	Clearance electrică; primar primar	6.5			mm
7	Clearance electrică; secundar primar	10			mm
8	Distanță de creepaj; primar primar	8			mm
9	Distanța de înfiorare; secundar primar	10			mm
10	Intrare de tensiune, nivel scăzut	0		0.6	V
11	Intrare de tensiune, nivel înalt	4.2		5	V
12	Viața de design teoretic	20			YR
13	Altitudine de funcționare			4000	m

Current de călătorie (caracteristici legate de curent rezidual) ：

	WAV	Freq	Min	Typ	Max	Unitate
1	AC	50Hz	15	17.8	20	MA
2	A0	50Hz	11	17	26	MA
3	A90	50Hz	10	18.5	27	MA
4	A135	50Hz	10	22.9	28	MA
5	2PDC	-	3.5	5.0	7	MA
6	3PDC	-	3.1	4.5	6.2	MA
7	S-DC	-	3.0	4.5	6.0	MA

TIMP-TIMP (Caracteristici legate de curent rezidual) ：

	WAV	Freq	Actual	Typ	Max	Unitate
1	AC	50Hz	30mm	50	1000	Domnișoară
2	AC	50Hz	60mA	16	100	Domnișoară
3	AC	50Hz	150mA	15	60	Domnișoară
4	AC	50Hz	5a ~ 100a	8.5	60	Domnișoară
5	A0	-	42mA	25	100	Domnișoară
6	A0	-	84mA	18	60	Domnișoară
7	A0	-	210mA	10	60	Domnișoară
8	A0+DC	-	42mA+6MADC	18	60	Domnișoară
9	A0+DC	-	84mA+6MADC	15	60	Domnișoară
10	A0+DC	-	210mA+6MADC	15	60	Domnișoară
11	S-DC	-	6mA	48	1000	Domnișoară
12	S-DC	-	60mA	16	100	Domnișoară
13	S-DC	-	300mA	8.5	60	Domnișoară
14	2PDC/3PDC	-	60mA	20	100	Domnișoară
15	2PDC/3PDC	-	120mA	15	60	Domnișoară
16	2PDC/3PDC	-	300mA	12	60	Domnișoară
17	2PDC/3PDC	-	5a ~ 100a	12	60	Domnișoară

Dimensiunea produsului (MM) ：

Diagrama de sincronizare ：

■ T0 ca timp de așteptare pentru stabilizarea sistemului, T0≈ 270ms

■ T1 Ca timp de așteptare, este sugerat T1 ≥ 100ms

■ T2 Ca timp de calibrare și auto-testare, se sugerează 50ms ≤ T2 ≤ 100ms

■ T3 Ca timp de așteptare pentru auto-testul DC, T3≈ 200ms, se sugerează să citiți x6-out după 300ms

■ T4 Ca timp de așteptare pentru testul de auto-test, t4≈ 690ms, se sugerează să citiți x30-out după 300ms

■ T5 ca timp de indicare a auto-testului AC, T5 ≈ 1580ms

■ T6 ca timp de indicare a auto-testului DC, T6 ≈ 1090ms

Circuitul de auto-test ：

■ 2 Widing pe ZCT pentru a genera curentul rezidual DC simual

■ Prin utilizarea VDD pentru a genera valoare tipică = 6,53 Curent rezidual simulat MADC

■ Acest curent este cea mai restrânsă condiție de declanșare pentru a testa dacă sistemul funcționează corect

Pragul de flip digital de semnal ：

■ Pentru evitarea oscilației semnalului, ieșirea semnalului de declanșare a fost setată cu pragul de declanșare și pragul de recuperare

■ Când declanșarea pragului a ajuns ， flip-ul X-out ， și când curentul scade la pragul de recuperare , Flip X-out aferent din nou, înapoi la starea de nivel scăzut

■ este stabilită ca valoare de declanșare 100% și este stabilită ca valoare de declanșare de 55%
