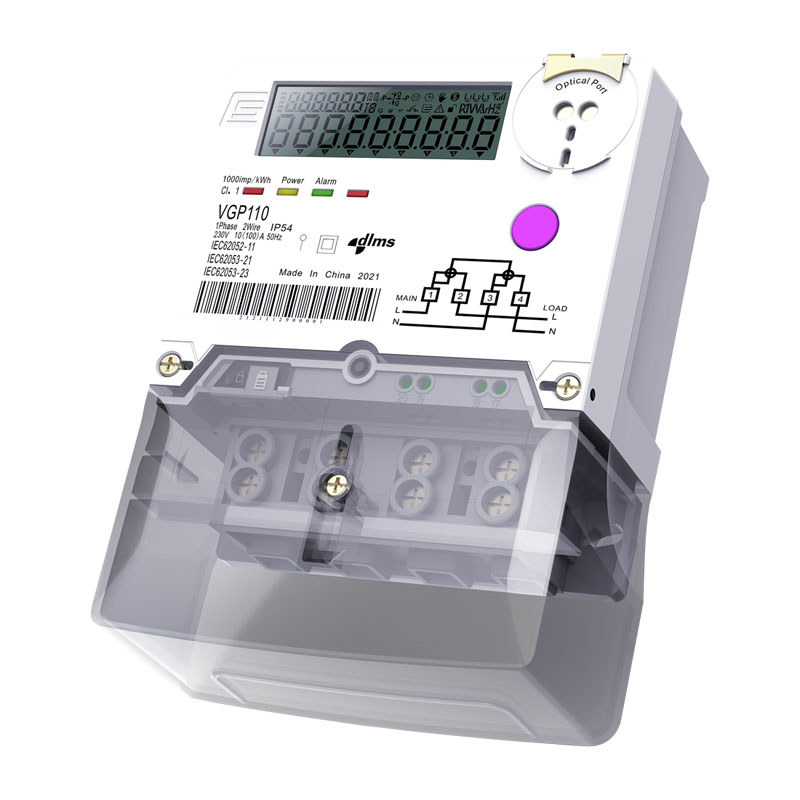

Contor de pregătire inteligent Xinkong monofazat. Acesta este conceput pentru consumatorii rezidențiali Oferind o bază solidă pentru inițiativele dvs. de rețea inteligentă.
Aplicație
Contor de energie electrică inteligent multifuncțional pentru utilizare într-o rețea monofazată, cu două fire.
Permite măsurarea directă a energiei active și pasive și a parametrilor a trei rețele.
Proiectat pentru beneficiarii tuturor grupelor tarifare.
Proiectat pentru a funcționa cu toate sistemele inteligente în minte.
Caracteristici de funcționalitate
1.Măsurare
Conexiune 1P2W sau 1P3W, conexiune directă.
2.Afișaj LCD segmentat
Dimensiunea zonei de afișare: 67 mm x 21 mm
Dimensiunea cifrelor afișajului: 5,1 mm x 10 mm Afișaj mare cu 8 segmente Lista de afișare automată și manuală configurabilă Afișaj care poate fi citit fără alimentarea principală Iluminare de fundal pentru a crește capacitatea de citire în condiții de lumină scăzută (opțional).
3.Lectură fără opțiuni de alimentare
Baterie cu litiu încorporată (opțional)
Super condensator suplimentar (opțional)
4. Date de facturare
12 luni (data și ora, energie, cerere maximă, cerere maximă cumulată).
5.Ceas și calendar
Precizie (abatere zilnică): 0,5 s(@23°C)
Timp de rezervă de 10 ani fără alimentare (baterie cu litiu)
Tip de calendar configurabil: ZZAAA, ZZMMAA, AAAMMZZ.
6.Încărcați profilul
Peste 90 de zile de stocare (3 canale, intervale de 15 minute)
Timp de stocare/Stare/Energie/Cerere/Valori medii/minime/maxime instantanee pentru durata interială...
Intervale programabile.
7.Evenimente & Detectare manipulare & Alarme
Înregistrare pentru toate evenimentele cu marcaje de timp și cuvânt de stare
Detectare avansată de manipulare pentru capac deschis, capac terminal deschis, câmp magnetic puternic
Bypass, curent invers, supratensiune, subtensiune...
8.Comunicari
Port optic (opțional), RS-485 Multi-Drop (opțional)
Comunicare cu sistemul de la distanță prin modulul PLC încorporat sau unul dintre modulele de comunicație interschimbabile Standard: IEC 62056-21, DLMS/COSEM,STS

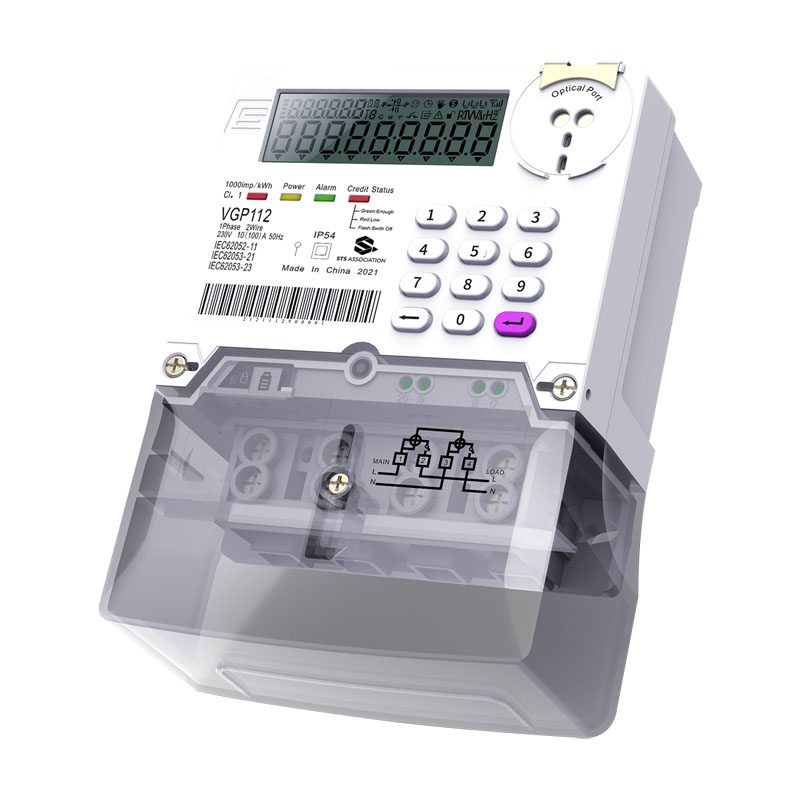

Tastatură locală (opțional)
9.Securitate
Comunicare securizată cu protocolul DLMS/COSEM, inclusiv autorizarea și criptarea. Până la 4 niveluri de securitate independente, gestionarea accesului la date pentru toate porturile.
Parametru tehnic
Tensiune nominală | 1P2W120V/240V 1P3W L1-N este 120V, L2-N este 120V, L1-L2 este 240V Domeniu de tensiune de operare 80%...120%Un |
Curent nominal (max). | 5(40)A,5(60)A,5(80)A,5(100)A |
Frecvența nominală | 50 Hz sau 60 Hz, + 5% |
Curentul de pornire | 0,4% Ib pentru activ 0,5% Ib pentru reactiv (opțional) |
Precizie | Clasa IEC 1/2 |
Constanta metrului | 1000 imp/kWh 1000 imp/kvarh (opțional) |
Porturi de comunicație | Port optic (opțional) RS-485 Multi-Drop (opțional) |
RWP și backup de timp | Super condensator (opțional Baterie încorporată (opțional) |
Buton de funcție | Afișare (opțional) Tastatura (optional) |
Ieșiri electronice | Șuruburi RS485 |
De mediu | Interval de funcționare: -25°C până la +60°C Interval limită: -40°C până la +75°C Interval de depozitare: de la -40℃ la +80°C Umiditate relativă: până la 95% fără condensare timp de 30 de zile Protecție la intrare: IP54 (în ușă) |
Consumul de energie | Circuit de tensiune (activ) ≤ 2W Circuit de tensiune (aparent) ≤10VA Circuit de curent ≤4VA |
Rezistența izolației EMC | Test de tensiune AC 4,4 kV Test de tensiune de impuls 8kV Descărcări electrostatice (descărcări de contact) 8kV Descărcări electrostatice (descărcări în aer) 15kV Test de imunitate la supratensiune 6kV Test rapid de explozie tranzitorie 4,4 kV Câmpuri electromagnetice RF (80MHz până la 2000MHz) 10V/m (cu curent), 30V/m (fără curent) |
Protecția izolației | Clasa II |
Sigila | Şurub Sudarea cu ultrasunete |
Greutate | Aproximativ 0,92 kg |
Dimensiune (înălțime x lxl) | Cu capac scurt terminal 126 mm x 110 mm x 51 mm |
