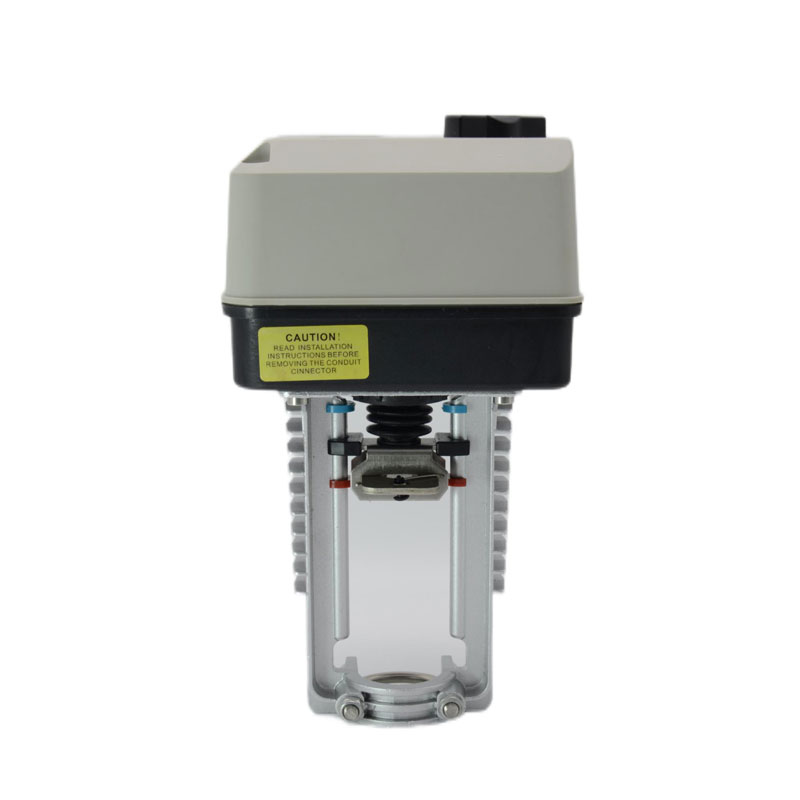

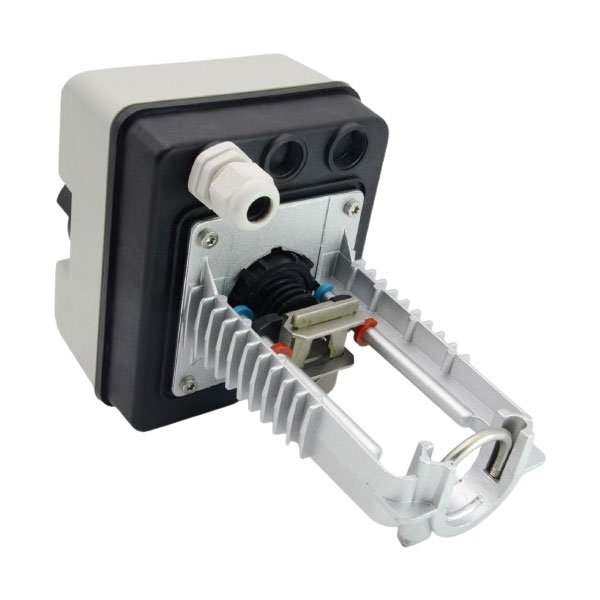

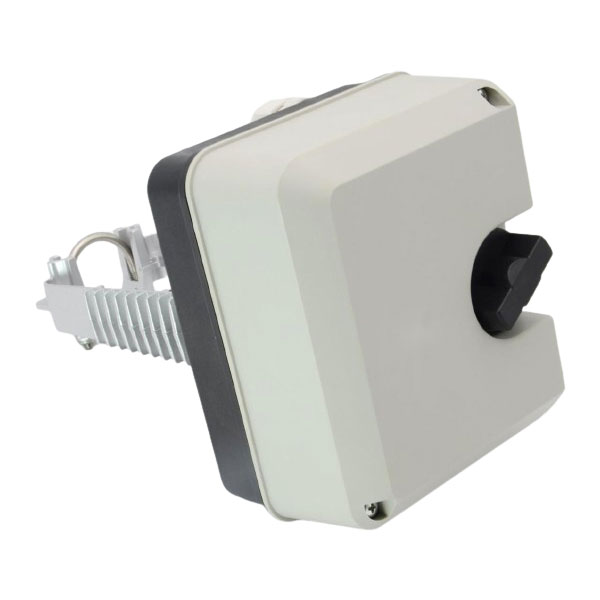

Actuator electric seria A8088

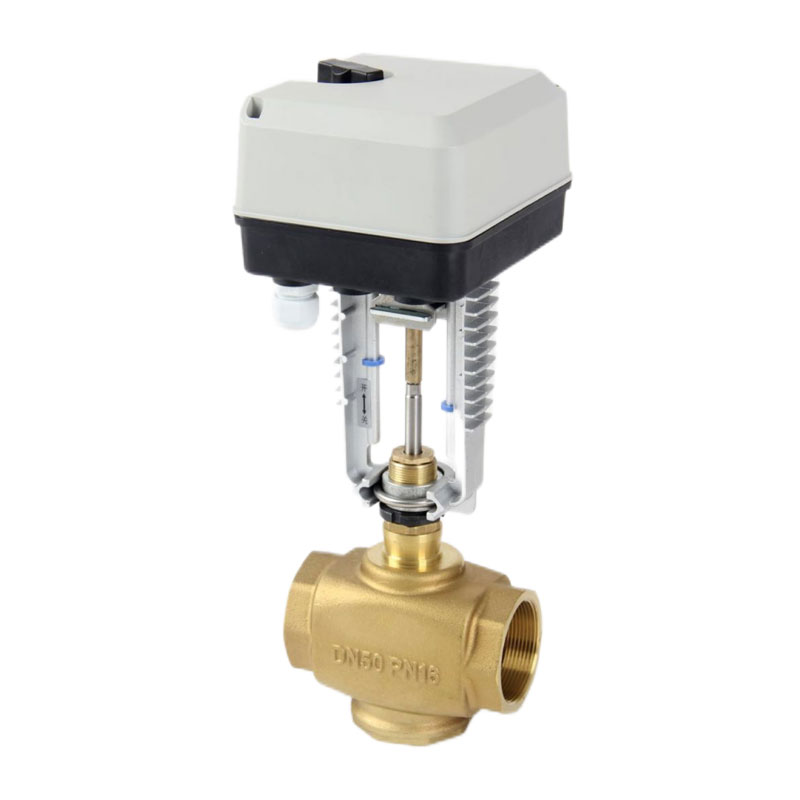

Actuatorul A8088 are două tipuri de valoare de comutare (31) și valoarea analogică (32), care sunt potrivite cu DN40 / Supapă de reglare DN50 / DN65. Este utilizat pe scară largă în aer conditionare, refrigerare, incalzire si constructii instalare control automat simplu și rapid sisteme, care pot regla cu precizie mediul flux în sistem pentru a atinge scopul de controlul temperaturii, presiunii și economisirea energiei

Trimite o anchetă

Descriere produs

caracteristicile produsului

◆ Nu este necesară biela, instalare simplă și rapidă

◆ Consum redus de energie, fără întreținere

◆ Poziție de siguranță opțională (când lipsește semnalul de control)

◆ DC0 (2) ~ semnal de intrare 10V (analogic)

◆ Semnal de feedback DC2 ~ 10V (analogic)

◆ Limită punct final și comutator manual

◆ Design anti-coroziune

◆ Poziţionarea precisă a supapei

◆ Funcție de adaptare la cursă (analogică)

Parametri tehnici

Caracteristici electrice	AC24V 50/60Hz	Materialele folosite	Angrenaje: POM, nailon
Impingerea de antrenare	800 Newtoni		Placă inferioară reductor: oțel galvanizat
putere	Maxim 12VA (la AC24V)		Suport: aliaj de aluminiu turnat sub presiune
Itinerar eficient	20/40mm		Carcasă: plastic de inginerie ABS ignifug
timpul calatoriei	Când frecvența este de 50 Hz, 114 s Când frecvența este de 60 Hz, 95 s	Limită de temperatură	Temperatura mediului: -10 ~ 50 ° C Temperatura de depozitare: -40 〜50 ° C
Rezistenta de iesire	1KQ	umiditate	1% ~ 95% RH fără condensare
Nivel de protecție	IP54	Temperatura fluidului	<150℃
greutate	2,4 kg	Specificatiile caroseriei	DN40 / DN50 / DN65 (supapă de reglare)

Schema de conexiuni

Instalarea produsului

1.Puneți șoferul în gâtul superior al corpului supapei, Utilizați o cheie hexagonală de 4 mm pentru a strânge șurubul de fixare.
(Notă: fixați mai întâi șurubul drept)

2. Împingeți clema fixă din partea arcului pentru a o menține împinsă; Ridicați capacul tijei și instalați capul capacului tijei în fix canelura de prindere

3. Slăbiți clema de fixare a capacului tijei apoi strângeți capacul tijei; Verificați pentru a vă asigura că clema fixă fixează capacul tijei.

4. Deșurubați butonul rotativ de operare manuală și apoi slăbiți șurubul carcasei de antrenare, Deschideți capacul

Operarea produsului

Acționarea este antrenată de un motor sincron reversibil cu tija supapei în sus sau în jos. Când supapa poate să fie complet deschis sau închis, o forță de reacție va fi generată asupra șoferului, micro-comutatorul din interiorul șoferului va fi să fie dezactivat, iar șoferul nu va mai funcționa. Opriți-vă în orice moment în mod constant când nu există niciun semnal. Semnalul transmis de controlerul incremental al unității poate face ca motorul să se rotească în sensul acelor de ceasornic sau în sens invers acelor de ceasornic

Dimensiunea modelului

Precauții

◆La repararea șoferului, sursa de alimentare trebuie oprită pentru a preveni deteriorarea pieselor mașinii sau evita scurgerile electrice pentru a provoca victime.

◆ Când alimentarea este conectată, nu încercați să conectați sau să deconectați cablul.

◆ Șoferul trebuie protejat pentru a preveni scurgerile de apă și deteriorarea pieselor interne și a motoarelor.

◆ Driverul nu trebuie acoperit cu material termoizolant.
