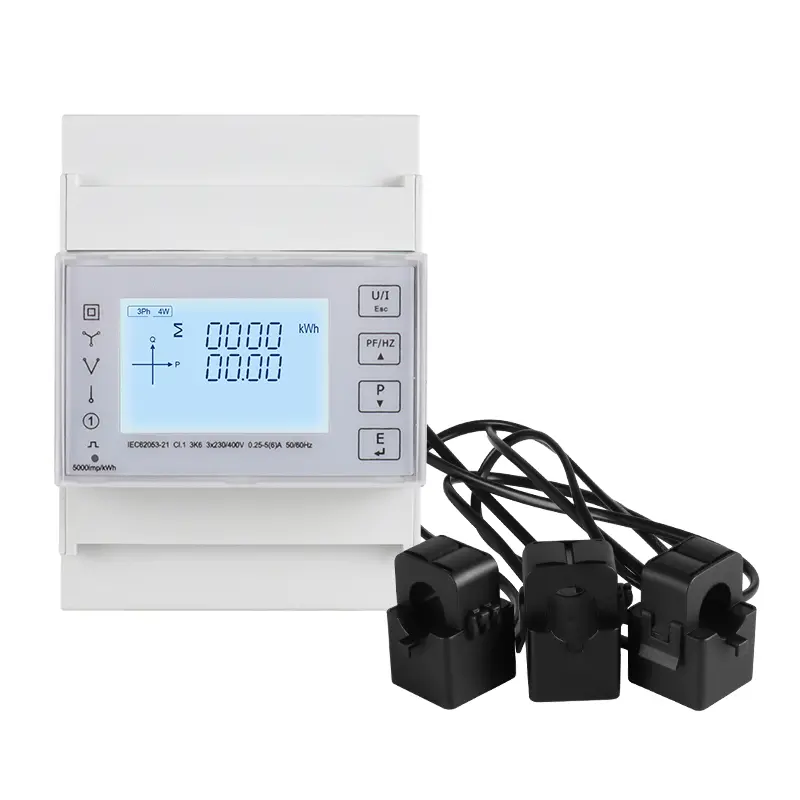

3p 4w măsurare de înaltă precizie de înaltă precizie DIN RAIL ENERGY SMART Contor

Xinkong Electrical este un profesionist de 3p 4W de înaltă precizie de măsurare a producătorului și furnizorului de contor inteligent pentru energie feroviară din China. Suntem specializați în contorizare de mai mulți ani. Produsele noastre au un avantaj bun de preț și acoperă cea mai mare parte a piețelor din sud-estul și Asia de mijloc. Așteptăm cu nerăbdare să devenim partenerul dvs. pe termen lung în China.

Trimite o anchetă

Descriere produs

3P 4W Măsurare de înaltă precizie DIN REAL ENERGY SMART Contor este Instalarea feroviară Instalare Mutil-Funcție cu funcție. Acest produs poate suporta măsurarea și analiza varietății parametrilor de putere, cum ar fi tensiunea, curent parametri, factor de putere etc.; Între timp De asemenea, pot oferi Măsurarea mai multor parametri ai energiei electrice, cum ar fi energia activă bid-activ, energia reactivă, statisticile lunare și zilnice ale consumului de energie electrică. Această serie de produse poate susține, de asemenea, analiza măsurării parametrilor electrici de energie electrică în 1P2W și 3P4W GRID MEDIUNE, este adecvată pentru monitorizarea puterii pentru monitorizarea reală și a unui alt invertor, a altor medii de energie electrică. Stabilitatea și caracteristicile de viață lungă. Această serie de produse cu interfață de comunicare RS485, rata de transfer maxim Sprijinit 38400bps, suportând protocoalele de comunicare MODBUS RTU. Poate realiza cu ușurință funcția de citire a datelor la distanță și poate adopta proiectarea LCD-ului pe ecran mare și a cheii sensibile la atingere, care poate efectua cu ușurință vizualizarea locală și se stabilește funcționarea parametrilor de varitate. Produsul are funcția de protecție a parolelor, care asigură securitatea datelor produsului.

3P 4W Măsurare de înaltă precizie a Energiei feroviare Smart Contor este proiectat pentru monitorizarea energiei electrice a invertorului fotovoltaic, analiza statistică a consumului de energie electrică de energie noi, a nevoilor de monitorizare a energiei electrice ale utilităților sistemului electric și a clădirilor inteligente. Funcția sa completă de comunicare este foarte potrivită pentru diverse sisteme de control, sisteme SCADA și Sisteme de gestionare a energiei.

Caracteristici

Acces maxim 100ADirect curent

Montarea șinei DIN, lățimea standardului 4 modul.

Măsurarea parametrilor cu mai multe funcții, oferind tensiune, curent, putere activă, putere reactivă, putere aparentă, putere factor, unghi de fază, etc.

Oferiți o varietate de date statistice și funcții locale de stocare, cum ar fi puterea bidirecțională, cererea și alte date statistice. Furnizați statistici lunare de consum de energie electrică în ultimele 12 luni și statistici zilnice de consum de energie electrică pentru ultimele 31 de zile

Suport RS485 Funcție de comunicare, rata de transfer de până la 38400bps, acceptați protocolul MODBUS RTU.

Acceptă o interfață de ieșire a impulsului optocoupler, iar parametrii de ieșire pot fi setați.

Timpul de actualizare LCD este de 1 secundă, Suport manual sau automat Afișare de defilare (configurabil)

Parametri

1. Unitatea poate măsura și afișa
RMS instantaneu Valori
Actual	Pe fază, neutru
Voltaj	L-l, l-n
Frecvenţă	45 până la 65Hz
Putere activă	Total și pe fază
Factorul de putere	Total și pe fază
Energie Valori (includ: import, export, import + export)

Energie activă	0 la 9999999.999 kWh
Energie activă multi -tariff (T1 - T4)	0 la 9999999.999 kWh
2. Unitatea poate măsura și comunica citit
Energie Valori
Energie aparentă (total)	0 până la 99999999999 drojdie
Reactiv multi-tariff Energie (T1 - T4)	0 până la 9999999.999 kvarh, include: import, export, import+export
Consumul lunar de energie electrică în ultimele 12 luni	Energie activă totală Interval: 0 până la 9999999.999 KWH
Consumul zilnic de energie în ultimele 31 de zile	Energie activă totală Interval: 0 până la 9999999.999 KWH
3. Unitatea poate seta
Clasa de comunicare	Adresa Modbus, rata de transfer, bitul de paritate, oprirea bitului
Clasa de configurare a sistemului	Parola de utilizator (HMI), tipul sistemului de alimentare
Clasa de ieșire a pulsului	Tipul de ieșire a pulsului, lățimea ieșirii pulsului, rata de ieșire a impulsului
Clasa de timp	Timp de afișare automată de defilare, retrograd timp, timp de sistem (RTC), tarif timp

Specificații

Electric Caracteristici
Tip de măsurare		RMS, inclusiv armonice pe sistemul de curent alternativ, suport 1P2W, 3P3W, 3P4W
Precizia măsurării	Tensiune, curent	Clasa 0.5, conform IEC 61557-12
	Putere activă	Clasa 1 / 0.5, conform IEC 61557-12
	Putere reactivă	Clasa 2, conform IEC 61557-12
	Putere aparentă	Clasa 1, conform IEC 61557-12
	Energie activă	Clasa 1 / 0,5s, conform IEC 62053-22, IEC 61557-12
	Energie reactivă	Clasa 2, conform IEC 62053-23, IEC 61557-12
	Factorul de putere	Clasa 1, conform IEC 61557-12
	Frecvenţă	Clasa 0.2, conform IEC 61557-12
	Distorsiune armonică	Clasa 2, conform IEC 61557-12
Rata de actualizare a datelor		1 secundă. Opțional 100 ms
Intrare-tensiune	Splină de flotage (una)	230 VAC (L-N) / 400 VAC (L-L)
	Conexiune directă	Interval măsurat: 85 până la 275 VAC (L-N), 85 ~ 480 VAC (L-L)
	Interval de frecvență	45 până la 65 Hz
	Capacitate de suprasarcină	2*UN pentru 1 secundă
Current de intrare	Interval măsurat	0,005 până la 100 a, curentul de bază (IB) este 10A
Current de intrare	Capacitate de suprasarcină	30*IMAX pentru 0,01 secundă
Ieșirea pulsului	Tip de interfață	Open Colector Optocoupler
	Constantă puls	400 / 100/10/1 IMP / KWH (KVARH) (configurabil)
	Lățimea pulsului	60/100/200 milisecunde (configurabil), implicit este de 100 de ani
	Tipul de ieșire a pulsului	Import/export/energie activă totală, Import/Export/Energie reactivă totală (Configurabil)
	Clasă	Clasa A, potrivit IEC 62053-31
	Tensiune de intrare	5 ~ 27 VDC
Indicatorul pulsului de pe panou		Constanta pulsului este de 400IMP/KWH
Precizia ceasului în timp real		0,5 s/d

Mecanic Caracteristici
IP grad de protecție (IEC 60529)	Proiectat pentru afișajul frontal IP51, corpul IP30 Meter
Dimensiuni (w x h x d)	99 x 71 x 65 mm
Poziție de montare	Montarea șinei din Din
Materialul cazului contor	UL 94 V-0
Mediu Caracteristici
Temperatura de funcționare	-25 până la+55 ℃
Temperatura de depozitare	-40 până la+80 ℃
Umiditate	<90%, ne-condensare
Gradul de poluare	2
Altitudine	Până la 2000m
Vibrații	10 Hz până la 150Hz, IEC 60068-2-6
Electromagnetic Caracteristici
Descărcare electrostatică	Nivelul 4, conform IEC 61000-4-2 (1)
Imunitate la câmpuri radiate	Nivelul 3, conform IEC 61000-4-3 (1)
Imunitate la tranzitorii rapide electrice	Nivelul 4, conform IEC 61000-4-4 (1)
Imunitate la creșteri	Nivelul 4, conform IEC 61000-4-5 (1)
Imunitate la tulburări efectuate	Nivelul 3, conform IEC 61000-4-6 (1)
Imunitate la câmpuri magnetice	IEC 61000-4-8 (1)
Imunitate la tensiune scufundări	IEC 61000-4-11 (1)
Emisii radiate	Clasa B, conform EN55011
A efectuat emisii	Clasa B, conform EN55011
Armonice	IEC 61000-3-2 (1)
(1): Testul experimental este efectuat în funcție de cerințele de grad ale produselor de calitate industrială din IEC61326-1
Siguranţă
Categoria de măsurare	CAT III, conform IEC 61010-1
Categorie de supratensiune	CAT III, conform IEC 61010-1
Izolare	Test de tensiune de curent alternativ: 4kV timp de 1 minut
Izolare	Test de tensiune a impulsului: 6kV - 1,2/50µs Formă de undă
Clasa de protecție	II, conform IEC61010-1
Comunicări
Interfețe standard și protocoale	2 fire RS485, Modbus RTU
Rata bud	1200 până la 38400 bps, implicit este de 9600 bps
Paritate	Niciunul, chiar, ciudat, implicit nu este nici unul
Opriți -vă	1 sau 2, implicit este 1
Timpul de răspuns	<100ms
Mod de transmisie	jumătate duplex
Distanța de transmisie	Până la 1000m
Max. Încărcarea autobuzului	64 PC

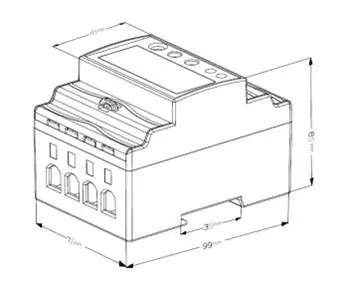

Dimensiuni de instalare
